型號：HK-DLG-CP
時間：2024-11-26
訪問量：12664

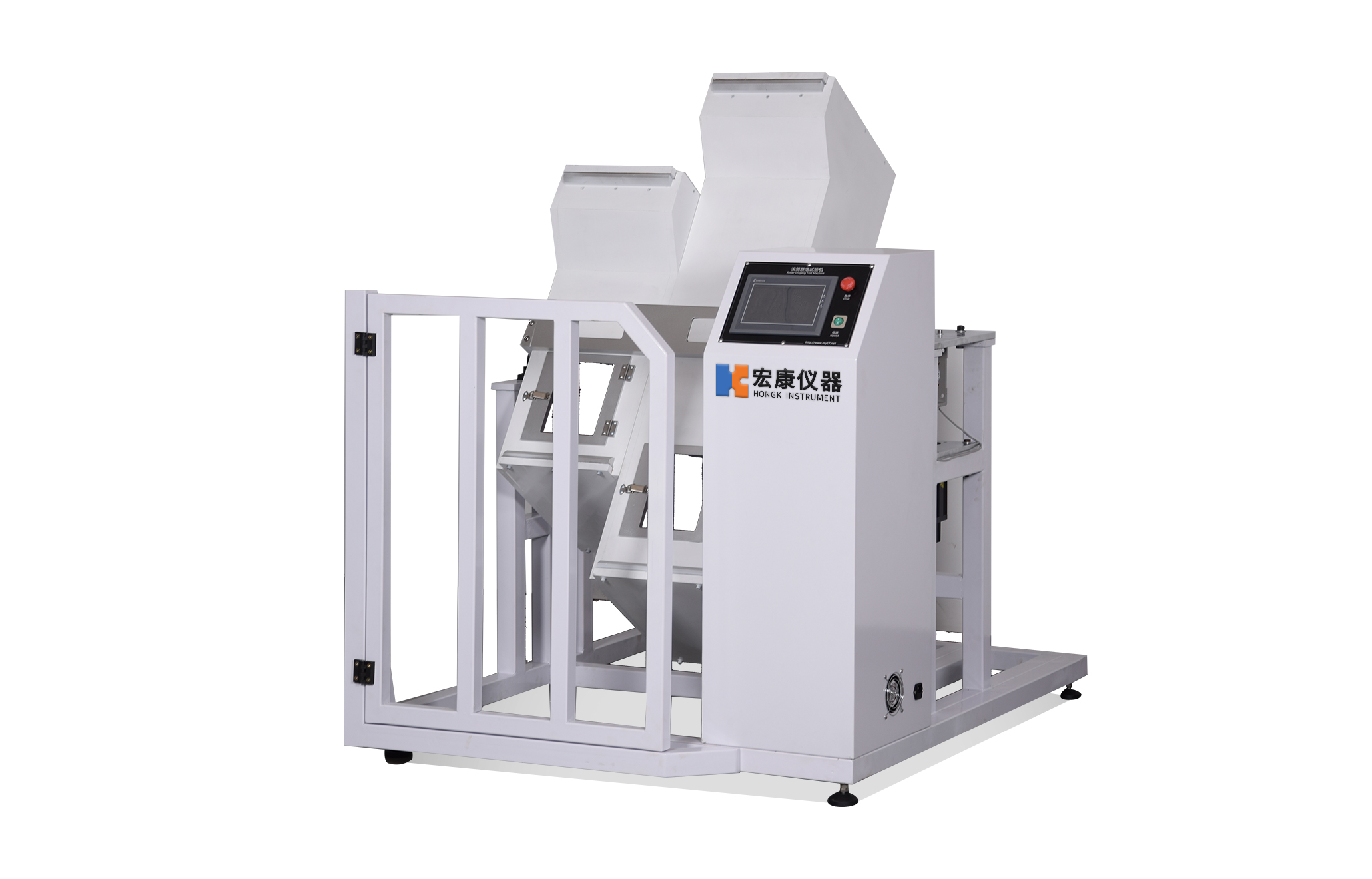

一、滾筒跌落試驗機用途:
本機臺適用于手機等類似產品的翻滾跌落實驗，具有8位數顯計數之功能。
適用于移動電話.手機電池.PDA.電子辭典.CD.MP3等各種小型輕量之可攜式電子產品以及連接器.遙控器,適配器等產品進行連續回轉（下落）實驗，至規定次數達到后，調查所造成損壞狀況。
二、適用標準:
測試設備滿足國際標準JISC60068-2-32 IEC60068-2-32測試條件；滾筒制作工藝滿足GB/T2423.8-1995附錄標準。
三、特點：
1測試樣品應跌落在厚度為15mm木板襯墊3mm鋼板的平滑,堅硬,牢固的試驗表面上；
2要求框架和門把手是鋁合金型材,穩固,不能搖晃,型材門把手光滑,各連接絞鏈與框架同色,性能佳,安全可靠；
3滾筒表面烤漆處理,乳白色,機身及滾筒表面貼安全標識.滾筒各有一個帶蓋的透明窗,用連接絞鏈固定,帶鎖扣式裝置,可自由開啟,閉合,但翻滾過程中玻璃窗不能任意開啟；
4控制面板及周圍區域與滾筒表面處理一致,采用烤漆處理,乳白色；
5控制面板上帶緊急制動按扭；
6調速電機控制運動狀態,保證在任意位置停下來；
7試驗速度5-20次/min，并且可在任何一次落下時暫停，以確認損傷情況；
8滾筒測試高度500mmor1000mm；
9試驗次數:1~99999999次(可設定)LCD顯示，帶掉電記憶功能，當達到設定次數自動停止；
10．優勢:可寫入式設定測試次數,測試速度,顯示已測試次數,到達設定次數自動停機;并具有安全門護鎖(開門測試停止)
四、技術參數:
1,實驗速度：5~20次/分鐘
2,滾筒測試高度：0.5M+1.0M
3,滾筒實驗倉數：２個
4,計數：8位觸屏顯示計數器（1~99999999）
5,實驗品zui大重量：5kg
6,電源：1∮，AC220V/380V
7,外形尺寸：W1300*H1520*D1700（mm）
8,重量：（約）200kg
五、基本配置:
1,機臺本體：1臺(外箱采用名名鋁合金型材和板金烤漆(乳白色)滾筒2個1.0M和0.5M各一個表面為乳白色烤漆
2,臥式變頻減速馬達和中國臺灣變頻器：各1臺（中國臺灣CTJ）
3,橡膠壓塊：４塊
4,底版木墊：４塊
5,齒輪鏈條：各1條
6,玻璃門：4套 (其中外箱裝2套滾筒裝2套)
7控制器:5.7寸液晶觸摸屏、三菱PLC程式控制器
8,控制軟件，電路：宏康開發
滾筒跌落試驗機的操作規范
1.每次測試完畢,須把跌落臂落下,以免長時間復位的跌落臂把彈簧拉變形，影響測試效果，每次跌落前請先復位置電機停止轉動后方可按跌落鍵;
2.新機到廠安裝完成后，須在滑動圓桿處加適當?shù)蜐舛葯C(jī)油，嚴禁加入防銹油或高濃度機油及積壓種帶有腐蝕性油類)。
3.如果上油處時間長了有過多灰塵請將機器降到低部，擦試完以前的機油，再重機上油;
4.跌落機屬?zèng)_擊力機械性設備，新機使用過于500次以上時，須把各螺絲緊固一以，以免發生故障
5.升降軸及鏈條需定期加潤滑油。
6.齒輪減速箱每半年換輸油一次。
7.非工作時應切斷所有電源，保證升降軸的清潔。
8.非操作人員不得任意操作本機。
工作過程中需要注意的問題：
1、應安裝在相對平穩、無振動和擺動的地方，這對試驗的準確性有重要影響。
2、不能放置在陽光直射的地方，環境更加安全。
3、儀器不應放置在高溫、多塵、潮濕的地方。這樣的環境可能會導致儀器發生無形的變化，從而影響測試的程度。
4、提供給儀器的交流電壓要相對穩定，接地情況要好，以保證使用安全。
5、在清洗儀器的過程中，嚴禁使用一些強溶劑進行清洗，因?yàn)檫@可能會影響試驗機部件的完整性。
6、不要將水和雜物注入試驗機內，以免損壞電器元件和觸電。
7、儀器顯示的拆卸和調整只能由計量部和本公司批準的單位承擔，其他人員不得擅自拆卸和修理。
